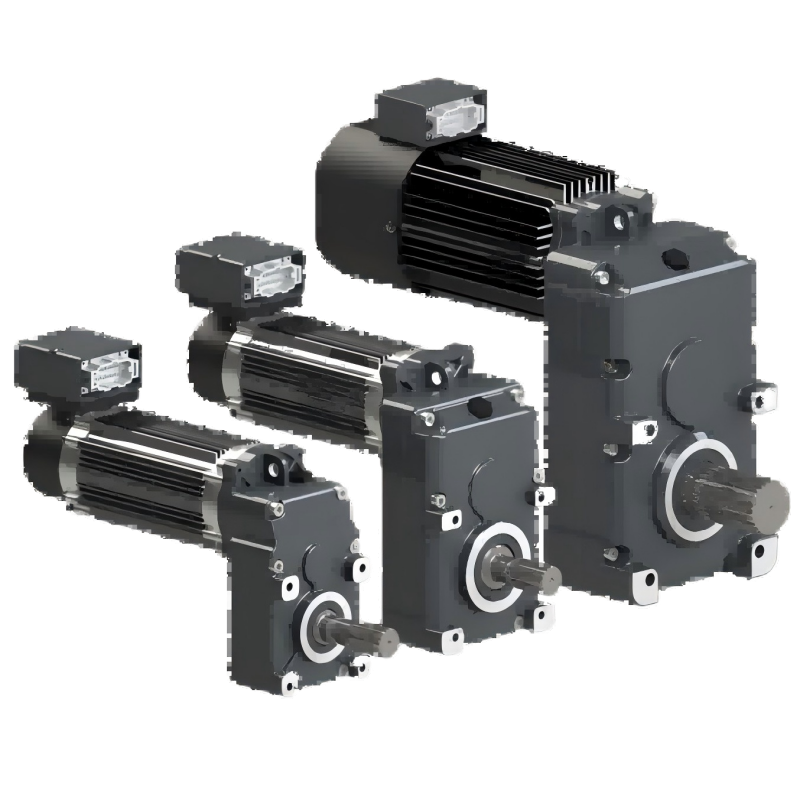

Moto-réducteurs pour engins roulants
Travelling machinery gear motors – Image 2
Travelling machinery gear motors – Image 3
Travelling machinery gear motors – Image 4
Travelling machinery gear motors – Image 5
Travelling machinery gear motors – Image 6
Travelling machinery gear motors – Image 7
Travelling machinery gear motors – Image 8
Travelling machinery gear motors – Image 9
Travelling machinery gear motors – Image 10

Moto-réducteurs pour engins roulants

  • Le moteur est doté d'une plage de vitesses progressives de 5 à 120 Hz, ce qui permet d'obtenir un couple régulier à faible vitesse, sans aucun effet de reptation.
  • Il est équipé d'un frein haute performance qui peut tenir jusqu'à 1,5 million de cycles.
  • Un interrupteur thermique standard assure la protection thermique.
  • Connecteur standard très résistant pour une connexion rapide et une grande sécurité.
Répandre l'amour
Caractéristiques des motoréducteurs pour engins roulants
  • La machinerie roulante moteurs à engrenages utilise un boîtier en alliage d'aluminium moulé sous pression, ce qui lui confère une conception compacte avec une apparence attrayante, une petite taille et un poids léger.
  • Avec une structure d'engrenage hélicoïdal à arbre parallèle, les engrenages sont fabriqués en acier structurel allié et subissent une cémentation et une trempe, atteignant une dureté de surface allant jusqu'à 80 HRA.
  • En outre, les engrenages sont rectifiés avec une précision de 5 à 6 degrés, avec un profil de dent et une hélice optimisés pour une capacité de charge élevée et un faible niveau de bruit.
  • L'unité est semi-lubrifiée à la graisse et ne nécessite aucun entretien.
  • L'arbre de sortie suit la cannelure standard DIN5480, ce qui permet un montage facile avec une grande précision.
  • Conçue pour s'adapter à un boîtier de roulement de roue spécialisé, la connexion à bride permet une installation et une désinstallation aisées.
  • La conception électromagnétique unique réduit les courants d'arbre et prolonge la durée de vie des roulements.
Moto-réducteurs pour engins roulants Tableau des paramètres
Pm
[kW]		 n2
[1/min] [1/min] [1/min] [1/min] [1/min]		 T2max
[Nm]		 iex Code de la boîte de vitesses Code moteur  m
[kg]
0.3  68.11  165  41.916   FFT342W...   MF115S4...K1 10.1
 93.70  120  30.471   FFT332W... MF115S4...K1 10.0
114.70  100  24.891   FFT325W... MF115S4...K1   9.9
189.35  60  15.078   FFT315W... MF115S4...K1   9.7
26.49  680  107.789   FFT4BOW... MF115S4...K1 14.7
32.07  650  89.030   FFT490W... MF115S4...K1 14.7
0.37 81.83  165  41.916   FFT342W... MF115S4...K1 10.1
112.57  120  30.471   FFT332W... MF115S4...K1 10.0
137.80  100  24.891   FFT325W... MF115S4...K1   9.9
227.48  60  15.078   FFT315W... MF115S4...K1   9.7
31.82  680  107.789   FFT4BOW... MF115S4...K1 14.7
38.53  650  89.030   FFT490W... MF115S4...K1 14.7
0.45 67.99  165  41.916   FFT342W... MF115M4a...K2 12.0
93.53  120  30.471   FFT332W... MF115M4a...K2 11.9
114.50  100  24.891   FFT325W... MF115M4a...K2 11.8
189.02  60  15.078   FFT315W... MF115M4a...K2 11.6
26.44  680  107.789   FFT4BOW... MF115M4a...K2 16.6
32.01  650  89.030   FFT490W... MF115M4a...K2 16.6
39.15  570  72.804   FFT472W... MF115M4a...K3 16.5
47.39  550  60.135   FFT463W... MF115M4a...K3 16.5
0.55 82.07  165  41.916   FFT342W... MF115M4a...K2 12.0
112.89  120  30.471   FFT332W... MF115M4a...K2 11.9
138.20  100  24.891   FFT325W... MF115M4a...K2 11.8
228.15  60  15.078   FFT315W... MF115M4a...K2 11.6
31.91  680  107.789   FFT4BOW... MF115M4a...K2 16.6
38.64  650  89.030   FFT490W... MF115M4a...K2 16.6
47.25  570  72.804  FFT472W... MF115M4a...K3 16.6
57.20  550  60.135   FFT463W... MF115M4a...K3 16.5
0.65 66.80  165  41.916   FFT342W... MF115M4b...K2 12.0
91.89  120  30.471   FFT332W... MF115M4b...K2 11.9
112.49  100  24.891   FFT325W... MF115M4b...K2 11.8
185.70  60  15.078  FFT315W... MF115M4b...K2 11.6
25.98  680  107.789   FFT4BOW... MF115M4b...K2 16.6
31.45  650  89.030   FFT490W... MF115M4b...K2 16.6
3846  570  72.804   FFT472W... MF115M4b...K3 16.6
46.56  550  60.135   FFT463W... MF115M4b...K3 16.5
0.75  80.16  165  41.916   FFT342W... MF115M4b...K2 12.0
110.27  120  30.471   FFT332W... MF115M4b...K2 11.9
134.99  100  24.891   FFT325W... MF115M4b...K2 11.8
222.84  60  15.078   FFT315W... MF115M4b...K2 11.6
31.17  680  107.789   FFT4BOW... MF115M4b...K2 16.6
37.74  650  89.030   FFT490W... MF115M4b...K2 16.6
46.15  570  72.804   FFT472W... MF115M4b...K3 16.6
55.87  550  60.135   FFT463W... MF115M4b...K3 16.5
1.1 66.08  165  41.916   FFT342W... MF115L4...K4 13.0
90.91  120  30.471   FFT332W... MF115L4...K4 12.9
111.29  100  24.891   FFT325W... MF115L4...K4 12.8
183.71  60  15.078   FFT315W... MF115L4...K4 12.6
25.70  680  107.789   FFT4BOW... MF115L4...K4 17.6
31.11  650  89.030   FFT490W... MF115L4...K4 17.6
38.05  570  72.804   FFT472W... MF115L4...K5 17.6
46.06  550  60.135   FFT463W... MF115L4...K5 17.5
24.23  2030  114.340   FFT5B5W... MF115L4...K5 32
39.20  1450  70.661   FFT572W... MF115L4...K5 30.8
1.1 80.40  165  41.916   FFT342W... MF115L4...K4 13.0
110.60  120  30.471   FFT332W... MF115L4...K4 12.9
135.39  100  24.891   FFT325W...   MF115L4...K4 12.8
223.50  60  15.078   FFT315W... MF115L4...K4 12.6
31.26  680  107.789   FFT4BOW...   MF115L4...K4 17.6
37.85  650  89.030   FFT490W...   MF115L4...K4 17.6
46.29  570  72.804   FFT472W...   MF115L4...K5 17.6
56.04  550  60.135   FFT463W...   MF115L4...K5 17.5
29.47  2030  114.340   FFT5B5W...   MF115L4...K5 32
47.69  1450  70.661   FFT572W...   MF115L4...K5 30.8
1.5 39.15  570  72.804   FFT472W... MF130M4...K6 22.8
47.39  550  60.135  FFT463W...   MF130M4...K6 22.7
24.93  2030  114.340  FFT5B5W...   MF130M4...K6 37.2
40.33  1450  70.661  FFT572W...   MF130M4...K6 36.0
32.60  1900  87.436  FFT590W... MF130M4...K7 37.1
52.74  1350  54.035  FFT556W... MF130M4...K7 35.9
1.8 47.11  570  72.804  FFT472W...   MF130M4...K6   22.8
57.04  550  60.135  FFT463W...   MF130M4...K6   22.7
30.00  2030  114.340  FFT5B5W... MF130M4...K6 37.2
48.54  1450  70.661  FFT572W...   MF130M4...K6   36.0
39.23  1900  87.436  FFT590W... MF130M4...K7 37.1
63.48  1350  54.035  FFT556W...   MF130M4...K7 35.9
2.2  39.28  570  72.804  FFT472W...   MF130L4...K6 22.8
47.56  550  60.135  FFT463W... MF130L4...K6 22.7
25.01  2030  114.340  FFT5B5W...   MF130L4...K6 37.2
40.47  1450  70.661  FFT572W... MF130L4...K6 36.0
32.71  1900  87.436  FFT590W...   MF130L4...K7 37.1
52.93  1350  54.035  FFT556W... MF130L4...K7 35.9
2.5  47.52  570  72.804  FFT472W... MF130L4...K6 22.8
57.54  550  60.135  FFT463W... MF130L4...K6 22.7
30.26  2030  114.340  FFT5B5W... MF130L4...K6 37.2
48.97  1450  70.661  FFT572W... MF130L4...K6 36.0
39.57  1900  87.436  FFT590W...   MF130L4...K7 37.1
64.03  1350  54.035  FFT556W...   MF130L4...K7 35.9
3.0  61.26  570  72.804  FFT472W... MF130L2...K6 22.8
74.17  550  60.135  FFT463W... MF130L2...K6 22.7
39.01  2030  114.340  FFT5B5W... MF130L2...K6 37.2
63.12  1450  70.661  FFT572W... MF130L2...K6 36.0
51.01  1900  87.436  FFT590W... MF130L2...K7 37.1
82.54  1350  54.035  FFT556W... MF130L2...K7 35.9
Dessin d'ensemble et tableau des paramètres dimensionnels du moteur de translation avec engrenage

Dimension
Spécifications		 Ls Lg S H W H1 H2 H3 H4 d×1 ΦD Taille de la cannelure
FFT3...W22...MF115 82  93  10  224  120  60  108.5  113  50  M8×85 140  L22×1.25×16×8f
FFT3...W30...MF115 86  L30×1.5×18×8f
FFT4...W30...MF115 72/
102*		 106  11  270  150  75  140  113  81  M8×100 165  L30×1.5×18×8f
FFT4...W45...MF115 W45×2×21×8f
FFT4...W30...MF130 129  65  L30×1.5×18×8f
FFT4...W45...MF130 W45×2×21×8f
FFT5...W45...MF115 113  143  16  385  200  100  210  113  151  M12×140 210  W45×2×21×8f
FFT5...W55...MF115 92  L55×2×26×8f
FFT5...W45...MF130 113  129  135  W45×2×21×8f
FFT5...W55...MF130 92  L55×2×26×8f
FFT6...W30...MF115 72  108  11  527  152  76  394.5  113  336  M8×100 165 L30×1.5×18×8f
FFT6...W45...MF115 W45×2×21×8f
FFT6...W30...MF130 129  320  L30×1.5×18×8f
FFT6...W45...MF130 W45×2×21×8f
